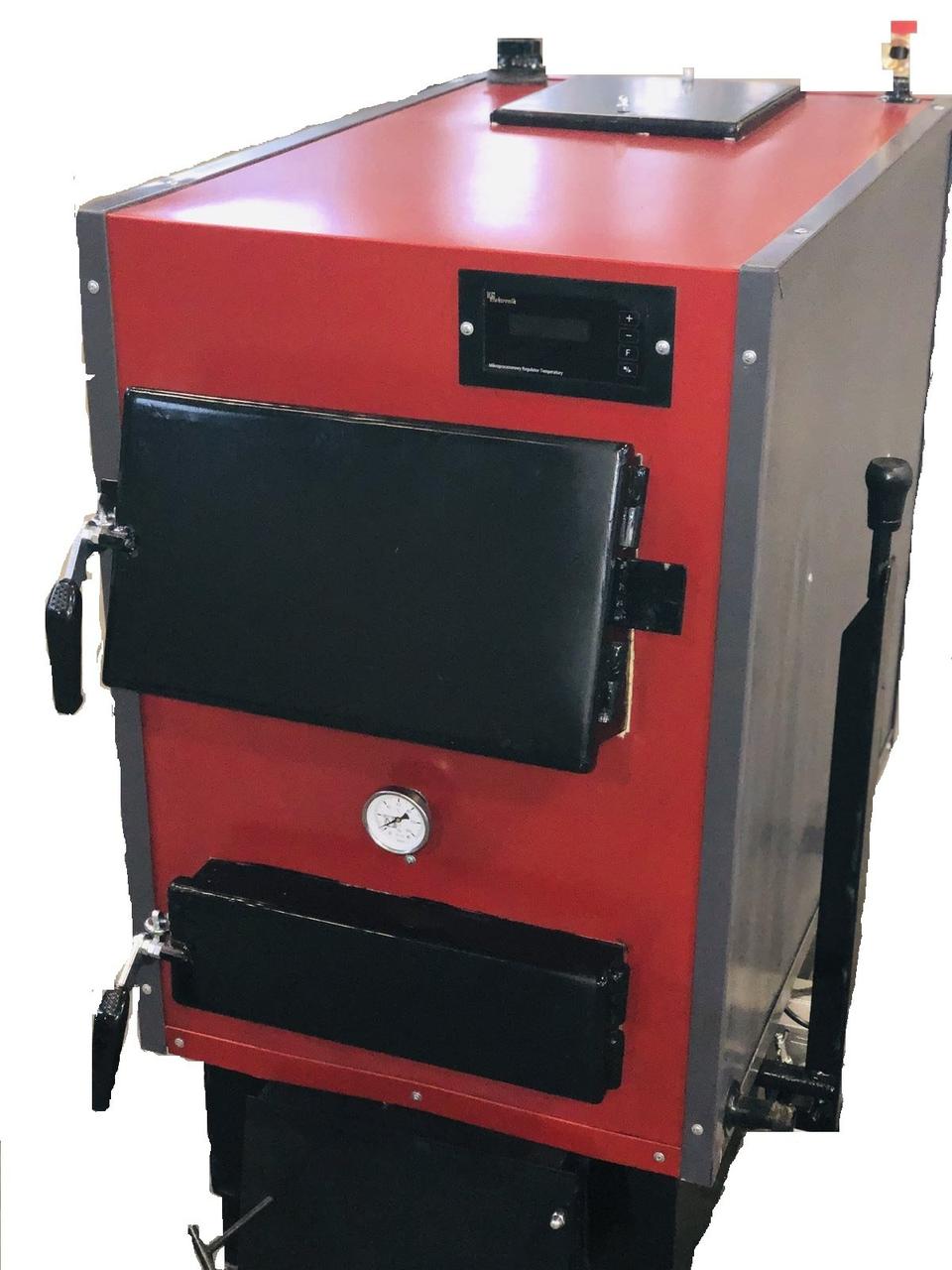

Стальные твердотопливные бытовые котлы марки КСТБ теплопроизводительностью до 100 кВт, работают по принципу газогенерации, рассчитаны прежде всего на работу на местных видах твердого топлива – дрова, щепа, опилки, древесные отходы, брикет и т.п., так как только при сжигании дров и древесных отходов достигается идеальный принцип газогенерации (пиролиза) – догорание древесного газа, (соединений СО и СН) во вторичной камере сгорания котлов КСТБ, чем достигается высокий КПД ― 85% и выше в зависимости от качества используемого топлива и значительная экономия топлива. Котлы КСТБ выпускаются мощностью 10, 30, 50, 75 и 95 кВт, делятся на одноконтурные (только для отопления) и двухконтурные (отопление плюс горячее водоснабжение, имеется гигиеническое удостоверение).
Хорошая изоляция отопительного котла (толщина до 50 мм) обеспечивает малые теплопотери. В котле КСТБ имеется механизм для встряхивания колосниковой решетки во избежание затухания горения топлива, что позволяет встряхивать загрузку топлива без открывания дверец котла отопления. Отапливаемая площадь до 1200 м2. Котлы КСТБ изготовлены из стали толщиной до 6 мм, сварной конструкции. Средний срок службы до 15 лет. Твердотопливные котлы оборудованы системой ручной либо автоматической (термостат) регулировки подачи воздуха (естественной тяги) в камеру сгорания, позволяющей регулировать процесс горения топлива и температуру воды в отопительной системе в диапазоне 30°С ― 90°С с помощью регулировочного винта либо автоматического регулятора тяги ― терморегулятор. Загрузочная камера соединена в верхней части отопительного котла с конвекционными каналами, которые заканчиваются люком для прочистки и выходом в дымоход, обеспечивая лабиринтный ход дымовых газов. Котлы имеют развитую поверхность теплообмена.
Твердотопливные котлы КСТБ комплектуются предохранительным клапаном, который монтируется в верхней части котла, термометром и манометром.
Конструкция котла позволяет устанавливать высокопроизводительные проточные водонагреватели для снабжения помещений горячей водой (двухконтурные котлы).
Гигиеническое удостоверение №08-33-4.92791 от 03. 08. 2010 г.
1 ― заслонка; 2 ― патрубок; 3 ― дверца нижняя; 4 ― топка; 5 ― перегородки; 6 ― трубы радиационные; 7 ― дверца верхняя; 8 ― обшивка; 9 ― теплоизоляция; 10 ― крышки; 11 ― манометр; 12 ― термометр; 13 ― клапан предохранительный; 14 ― патрубок верхний; 15 ― рукоятка шибера; 16 ― шибер; 17 ― дымоход; 18 ― лючок зольника; 19 ― зольник; 20 ― камера поворотная; 21 ― колосники; 22 ― патрубок опорожнения котла; 23 ― регулятор подачи воздуха механический; 24 ― водоподогреватель проточный.
Твердотопливный котел представляет собой стальную цельносварную конструкцию с нижним сгоранием твердого топлива состоящую из топки 4 (камеры сгорания), одновременно являющуюся загрузочной камерой, камеры поворотной дымовых газов (дожигания) 20, разделенными омываемыми водой перегородками 5. В топку, для улучшения теплообмена с теплоносителем, встроены омываемые водой цельнотянутые трубы радиационные 6 и колосники 21 (см. схему).
Пространство между стенками котла, разделительные перегородки, колосники и трубы радиационные образуют «водяную рубашку» котла КСТБ.
Для подсоединения котла к отопительной системе используется патрубок верхний 14 (выход нагретого теплоносителя из котла), служащий для подключения к подающему трубопроводу и патрубок нижний 2 (вход обратного теплоносителя), служащий для подключения к обратному трубопроводу.
На передней наклонной поверхности твердотопливного котла КСТБ расположена дверца верхняя 7, закрывающая загрузочное окно, через которое производится загрузка мелких фракций топлива в топку. Дверца нижняя 3 предназначена для обслуживания колосников и загрузки топлива крупных размеров (поленья древесины и др.).
Заслонка 1, регулируемая вручную либо при помощи регулятора подачи воздуха (терморегулятора) 23, предназначена для подачи в камеру сгорания воздуха, обеспечивающего горение топлива.
В дымоходе 16 размещен шибер 15 для регулировки величины разрежения за котлом. Положение шибера определяется положением рукоятки шибера 15.
Под камерой сгорания располагается лючок зольника 18, предназначенный для удаления золы, образующейся при сгорании твердого топлива.
Наружная поверхность твердотопливного котла защищена теплоизоляцией 9 и закрыта обшивкой 8.
На верхней поверхности котла находится патрубок для установки клапана предохранительного 13, служащего для защиты системы от превышения давления, манометра 11 и термометра 12.
На боковой поверхности котла КСТБ расположены водоподогреватель проточный 24 и патрубок опорожнения котла 22.
Водоподогреватель проточный предназначен для подогрева воды из системы центрального водоснабжения до температуры 35-70°С при потоке от 7 до 15 л/мин с целью использования ее для горячего водоснабжения.
Предлагаемые нами твердотопливные отопительные котлы широко применяются в жилищно-коммунальном хозяйстве, в сфере потребительских коопераций, в дорожно-ремонтных и строительных организациях, лесхозах и т.д. Котлы предназначены для теплоснабжения дачи, частного дома, малоэтажных жилых зданий, зданий и помещений административного, бытового и производственного назначений, оборудованных системами водяного отопления и горячего водоснабжения с естественной либо принудительной циркуляцией теплоносителя.
Министерством природных ресурсов и охраны окружающей среды, Департаментом по энергоэффективности Государственного комитета по стандартизации.
Модель котла защищена патентом № 3139 на полезную модель «Котел отопительный» выдан Национальным центром интеллектуальной собственности Государственного комитета по науке и технологиям, зарегистрирован в Государственном реестре полезных моделей 01 сентября 2006 года. Обозначение патента BY 3139 U 2006.12.30.
Котлы марки КСТБ объявлены победителем конкурса «Лучший строительный продукт» в номинации «Отопительная техника и оборудование года» за 2009, 2010, 2011, 2012, 2013 и 2014 года.
Характеристики
Основные | |
---|---|
Производитель | Меркурий |
Страна производитель | Беларусь |
Вес | 350 кг |
Вид топлива | Твердое |
Виды твердого топлива | Щепа, Торф, Дрова, Каменный уголь, Опилки, Брикеты |
Гарантийный срок | 12 мес |
Количество загрузок топлива в сутки | 2 раз/сутки |
Коэффициент полезного действия | 85 % |
Материал теплообменника | Сталь |
Минимальная температура дымовых газов | 140 град. |
Мощность номинальная | 30 кВт |
Назначение котла | Одноконтурный |
Объем камеры сгорания | 280 л |
Расход твердого топлива | 15.5 кг/час |
Способ отвода отработанных газов | Дымоход |
Способ установки | Напольный |
Теплоноситель | Вода |
Тип котла | Длительного горения |
Тип топки | Закрытая |
Цвет | Белый |

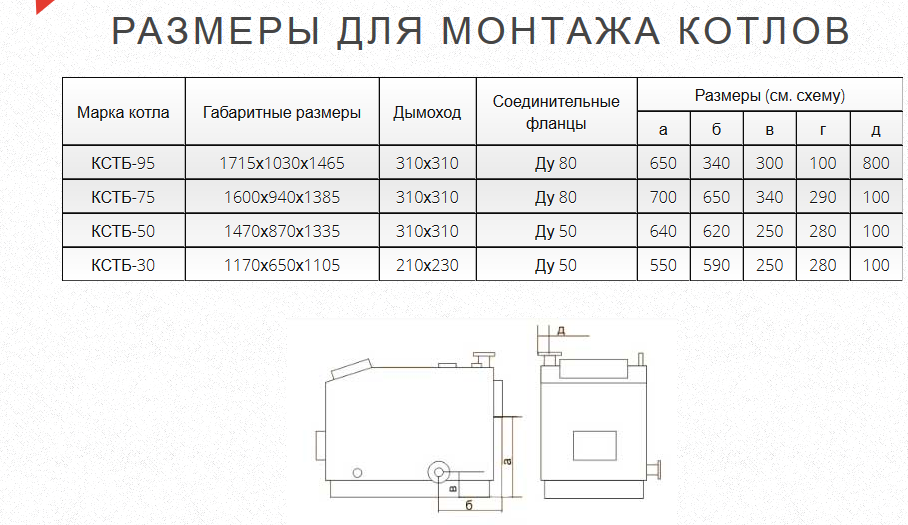

Габаритные и присоединительные размеры | |
Высота | 1105 мм |
Глубина | 1170 мм |
Ширина | 650 мм |
Отопление | |
Максимальная температура в режиме отопления | 95 град. |
Минимальная температура в режиме отопления | 40 град. |
Минимальное рабочее давление системы отопления | 0.25 бар |
Пользовательские характеристики | |
Возможность применения дополнительного оборудования | терморегулятор, проточный водонагреватель |
Высокая изоляция котлов толщина, мм | до 50 |
Ориентировочная площадь обогрева, м2 | 350 |
Отсутствие вредных выбросов | Да |
Полная энергонезависимость | Да |
Разрежение за котлом, Па | 40 |
Срок службы | 15 лет |
Увеличенная длительность горения, ч | до 12 |
Информация для заказа
- Цена: 4 460 руб.
