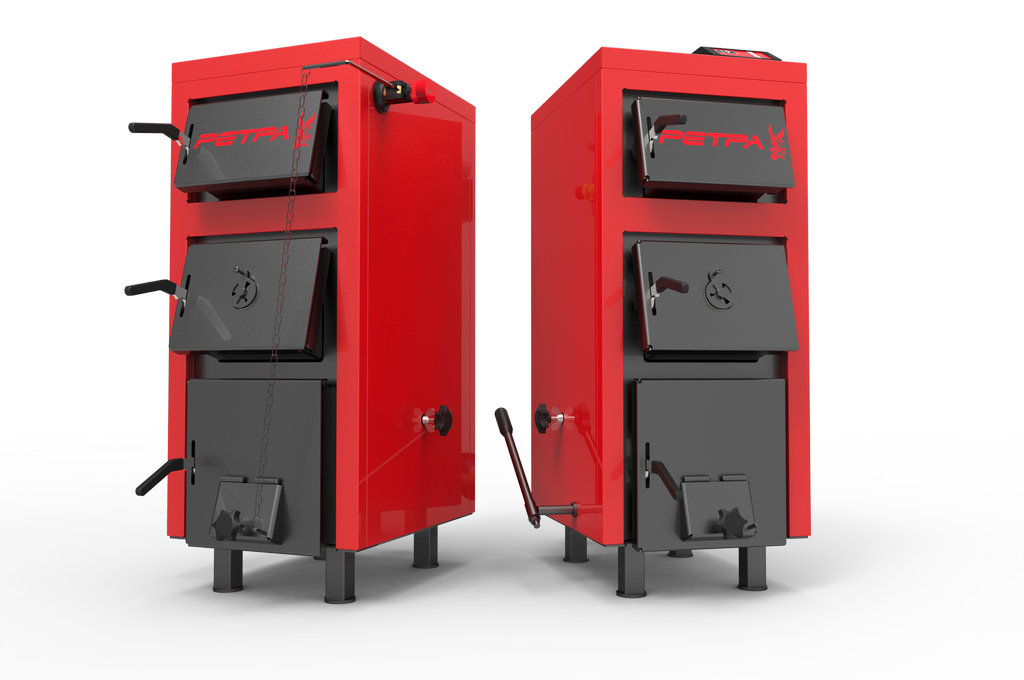

Котел «Ретра (SBG)-5М КОМФОРТ» 25 кВт

Котел «Ретра (SBG)-5М КОМФОРТ» 25 кВт

Цену уточняйте

  • В наличии
  • Код: РЕТРА-5М 25 кВт
Котел «Ретра (SBG)-5М КОМФОРТ» 25 кВт
В наличии
Цену уточняйте
Котел «Ретра (SBG)-5М КОМФОРТ» 25 кВт
+375333667609
МТС
  • +375299283766 А1
  • +375154609000 Городской
+375333667609
МТС
  • +375299283766 А1
  • +375154609000 Городской
  • График работы
  • Адрес и контакты
  • Производитель и гарантия

Твердотопливные котлы моделей «Ретра (SBG)-5М KOMFORT» - бытовые котлы, которые могут быть оборудованы пеллетной горелкой (факельного типа) и системой подачи топлива с бункером; работой котла управляет микропроцессор, подача топлива происходит автоматически (основной режим). Котлы модельного ряда «Ретра (SBG)-5М KOMFORT» также работают с турбонаддувом и пультом управления при ручной загрузке топлива (резервный режим).
Котлы предназначены для работы в системах с рабочим давлением не более 0,2МПа, и температурой воды на выходе из котла не более +95 ° С.

Преимущества котлов модельного ряда «Ретра (SBG)-5М»:

  • Конструкция котла позволяет сжигать различные виды топлива (уголь, брикеты, дерево, отходы древесины).
  • Расположение горизонтальных (конвекторных) камер дает минимальный эффект конденсации дымовых газов, что значительно продлевает срок эксплуатации котла.
  • Котел приспособлен к эксплуатации как с механическим регулятором тяги, так и системою электронного управления и подачей воздуха, который регулирует процесс сжигания.
  • Гарантия - 3 года!

Строение котла

Стальной теплообменник (1) состоит из двух частей, в нижней части находится камера сгорания (2), в верхний расположены прямые горизонтальные перегородки (3) (конвекторные камеры), которые образовывают конвективные каналы теплообменника. Прямые горизонтальные перегородки и стенки теплообменника охлаждаются водой, образовывая так называемую «водяную рубашку». Процесс горения происходит в камере сгорания на водоохлаждаемых колосниковых решетках (22), под колосниковыми решетками находится камера поддувала (зольник) (11). Дымовые газы пройдя конвективные каналы теплообменника попадают в дымоход (4).






1- стальной теплообменник;

2- камера сгорания (топка);

3- перегородка прямая;

4- дымоход;

5- шибер газохода поворотный;

6- рассекатель первичного воздуха;

7- патрубок под регулятор тяги;

8- канал подачи вторичного воздуха с шибером для регулирования;

9- форсунки вторичного воздуха;

10- рыхлитель топлива;

11- камера поддувала (зольник);

12- кожух декоративный;

13- люк загрузочный;

14- люк выгребной и удаления пепла;

15- люк поддувала;

16- патрубок подачи;

17- люк для чистки дымовых каналов;

18- патрубок поворота;

19- клапан предохранительный;

20- патрубок сливной с шаровым краном;

21- слой теплоизоляции;

22- решетка колосниковая;

23- наклонные трубы теплообменника;

24- термоманометр;

25- пульт управления;

26- патрубок под термодатчик пульта управления ;

27-пеллетная горелка;

28- вентилятор

Принцип работы котла Ретра (SBG)-5М

Вода из системы теплоснабжения поступает в котел через патрубок поворота (18), растекается по внутренним пустотам теплообменника и, через его металлические стенки, отбирает тепло от топлива, которое сгорает (контактным и радиационным образам) в топке и газообразных продуктов сгорания (конвективным образом в остальных частях теплообменника). Нагретая вода через патрубок подачи (16) поступает в систему теплоснабжения.

Розжиг холодного котла можно проводить только убедившись в том, что котел герметичный и действительно заполнен водой. Необходимо приоткрыть дверцу поддувала. Розжиг необходимо проводить сухими дровами на протяжении 0,5 ч, добиваясь постепенного повышения температуры воды на выходе из котла до 70°С. Первый розжиг котлов модели «Ретра (SBG)-5М KOMFORT» проводится без системы приточной вентиляции (при отключенном вентиляторе), регулируя приток воздуха открыванием дверцы поддувала, помня о включении насосов центрального отопления после превышения температуры на выходе из котла выше 40°С ( в дальнейшем, при использовании вентилятора, насос, который имеет связь с контроллером, включится автоматически).

Котлы модели «Ретра (SBG)-5М KOMFORT» с факельной пеллетной горелкой и автоматической подачей топлива имеют встроенную функцию автоматического розжига (детальная информация по розжигу котла с пеллетной горелкой и налаживанию работы котла описана в паспорте на пеллетную горелку).

Первые 2-3 дня рекомендуется беспрерывное горение котла при температуре воды на выходе 70-80°С. В дальнейшем можно провести программирование работы котла на электронном контроллере согласно правилам, которые представлены в инструкции к контроллеру ( электронному пульту).

После розжига управление процессом и подачей первичного и вторичного воздуха в камеру сгорания происходит в автоматическом режиме.

Система первичного и вторичного распределения воздуха в котлах модели Ретра (SBG)-5М KOMFORT дает возможность работать котлу после плотного закрытия всех дверок и люков согласно заданным на контроллере параметрам. Роль обслуживающего персонала заключается только в своевременном пополнении камеры сгорания топливом.

Габаритные размеры Ретра (SBG)-5М

retra-5m rozm

Срок гарантии:

Срок гарантии на теплообменник составляет 36 (тридцать шесть) месяцев со дня запуска его в эксплуатацию согласно акту, но не больше 48 (сорока восьми) месяцев с момента поставки.
Срок гарантии на комплектующие (вентилятор поддува, блок управления) составляет 12 месяцев. На протяжении данного срока производитель бесплатно проведет замену узлов и деталей котла, которые вышли из строя, при условии, что не были нарушены требования данной инструкции.

Характеристики
Основные
Производитель  Ретра
Страна производительУкраина
Мощность номинальная  25.0 (кВт)
ТеплоносительВода
Вид топливаТвердое
Виды твердого топлива Бурый уголь,  Дрова,  Брикеты,  Опилки
Назначение котла  Одноконтурный
Способ установкиНапольный
Тип топкиЗакрытая
Количество загрузок топлива в сутки2 (раз/сутки)
Объем воды в котле103.0 (л)
Материал теплообменника  Сталь
Способ отвода отработанных газов  Дымоход
Площадь обогрева250.0 (кв.м)
Вес310.0 (кг)
Габаритные и присоединительные размеры
Диаметр дымохода200.0 (мм)
Дополнительные характеристики
Гарантийный срок (1)36 мес
Ширина (1)720 мм
Глубина (1)930 мм
Высота (1)1300 мм
Объем камеры сгорания (1)87 л
