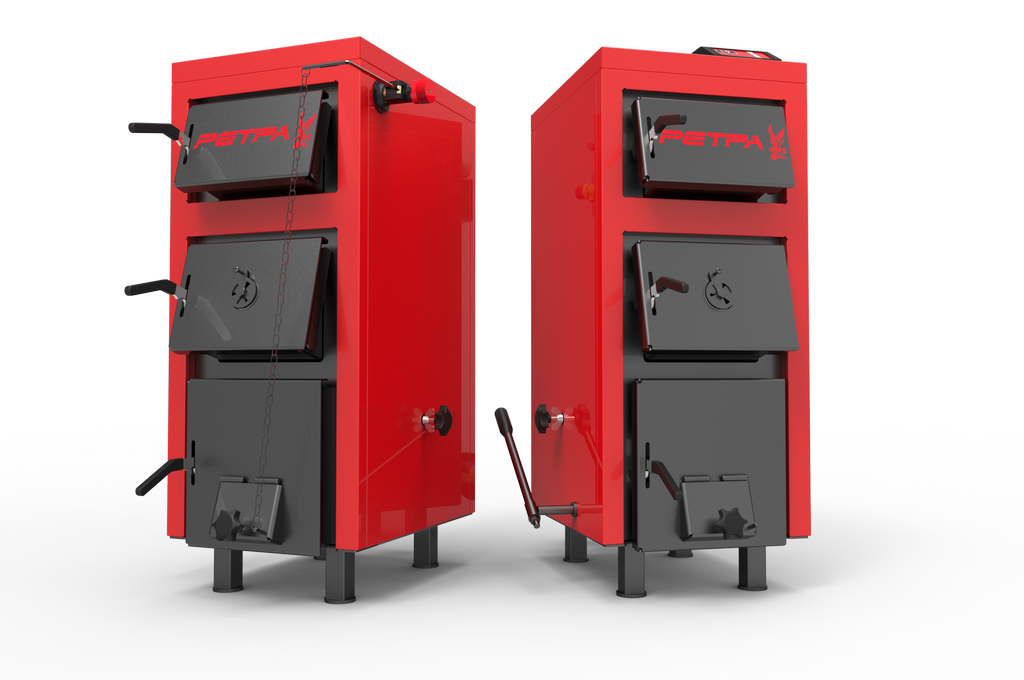

Твердотопливные котлы моделей «ГЗК-Ретра-5М KOMFORT» - бытовые котлы, которые могут быть оборудованы пеллетной горелкой (факельного типа) и системой подачи топлива с бункером; работой котла управляет микропроцессор, подача топлива происходит автоматически (основной режим). Котлы модельного ряда «ГЗК-Ретра-5М KOMFORT» также работают с турбонаддувом и пультом управления при ручной загрузке топлива (резервный режим).
Котлы предназначены для работы в системах с рабочим давлением не более 0,2МПа, и температурой воды на выходе из котла не более +95 ° С.
Преимущества котлов модельного ряда «ГЗК-Ретра-5М»:
Конструкция котла позволяет сжигать различные виды топлива (уголь, брикеты, дерево, отходы древесины).
Расположение горизонтальных (конвекторных) камер дает минимальный эффект конденсации дымовых газов, что значительно продлевает срок эксплуатации котла.
Котел приспособлен к эксплуатации как с механическим регулятором тяги, так и системою электронного управления и подачей воздуха, который регулирует процесс сжигания.
Гарантия - 3 года!
Строение котла
Стальной теплообменник (1) состоит из двух частей, в нижней части находится камера сгорания (2), в верхний расположены прямые горизонтальные перегородки (3) (конвекторные камеры), которые образовывают конвективные каналы теплообменника. Прямые горизонтальные перегородки и стенки теплообменника охлаждаются водой, образовывая так называемую «водяную рубашку». Процесс горения происходит в камере сгорания на водоохлаждаемых колосниковых решетках (22), под колосниковыми решетками находится камера поддувала (зольник) (11). Дымовые газы пройдя конвективные каналы теплообменника попадают в дымоход (4).
1- стальной теплообменник;
2- камера сгорания (топка);
3- перегородка прямая;
4- дымоход;
5- шибер газохода поворотный;
6- рассекатель первичного воздуха;
7- патрубок под регулятор тяги;
8- канал подачи вторичного воздуха с шибером для регулирования;
9- форсунки вторичного воздуха;
10- рыхлитель топлива;
11- камера поддувала (зольник);
12- кожух декоративный;
13- люк загрузочный;
14- люк выгребной и удаления пепла;
15- люк поддувала;
16- патрубок подачи;
17- люк для чистки дымовых каналов;
18- патрубок поворота;
19- клапан предохранительный;
20- патрубок сливной с шаровым краном;
21- слой теплоизоляции;
22- решетка колосниковая;
23- наклонные трубы теплообменника;
24- термоманометр;
25- пульт управления;
26- патрубок под термодатчик пульта управления ;
27-пеллетная горелка;
28- вентилятор
Принцип работы котла ГЗК-Ретра-5М
Вода из системы теплоснабжения поступает в котел через патрубок поворота (18), растекается по внутренним пустотам теплообменника и, через его металлические стенки, отбирает тепло от топлива, которое сгорает (контактным и радиационным образам) в топке и газообразных продуктов сгорания (конвективным образом в остальных частях теплообменника). Нагретая вода через патрубок подачи (16) поступает в систему теплоснабжения.
Розжиг холодного котла можно проводить только убедившись в том, что котел герметичный и действительно заполнен водой. Необходимо приоткрыть дверцу поддувала. Розжиг необходимо проводить сухими дровами на протяжении 0,5 ч, добиваясь постепенного повышения температуры воды на выходе из котла до 70°С. Первый розжиг котлов модели «ГЗК-Ретра-5М KOMFORT» проводится без системы приточной вентиляции (при отключенном вентиляторе), регулируя приток воздуха открыванием дверцы поддувала, помня о включении насосов центрального отопления после превышения температуры на выходе из котла выше 40°С ( в дальнейшем, при использовании вентилятора, насос, который имеет связь с контроллером, включится автоматически).
Котлы модели «ГЗК-Ретра-5М KOMFORT» с факельной пеллетной горелкой и автоматической подачей топлива имеют встроенную функцию автоматического розжига (детальная информация по розжигу котла с пеллетной горелкой и налаживанию работы котла описана в паспорте на пеллетную горелку).
Первые 2-3 дня рекомендуется беспрерывное горение котла при температуре воды на выходе 70-80°С. В дальнейшем можно провести программирование работы котла на электронном контроллере согласно правилам, которые представлены в инструкции к контроллеру ( электронному пульту).
После розжига управление процессом и подачей первичного и вторичного воздуха в камеру сгорания происходит в автоматическом режиме.
Система первичного и вторичного распределения воздуха в котлах модели ГЗК-Ретра-5М KOMFORT дает возможность работать котлу после плотного закрытия всех дверок и люков согласно заданным на контроллере параметрам. Роль обслуживающего персонала заключается только в своевременном пополнении камеры сгорания топливом.
Габаритные размеры Ретра-5М
Срок гарантии:
Срок гарантии на теплообменник составляет 36 (тридцать шесть) месяцев со дня запуска его в эксплуатацию согласно акту, но не больше 48 (сорока восьми) месяцев с момента поставки.
Срок гарантии на комплектующие (вентилятор поддува, блок управления) составляет 12 месяцев. На протяжении данного срока производитель бесплатно проведет замену узлов и деталей котла, которые вышли из строя, при условии, что не были нарушены требования данной инструкции.
