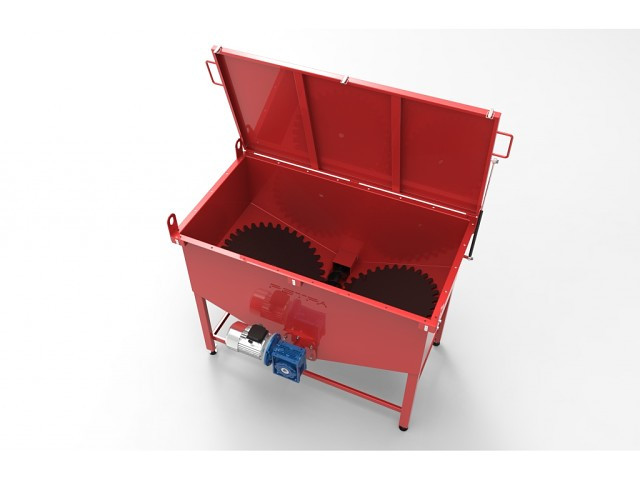

Бункер предназначен для бесперебойной и своевременной подачи топлива (пеллеты, стружка, щепа) с относительной влажностью не более 20% и фракцией транспортируемого материала не более 30 мм в топку водогрейных котлов модели «Ретра-3М» и «Ретра-4М». Технологический процесс подачи топлива происходит в автоматическом режиме.
Эта установка, содержащая технические характеристики и указания необходима для качественной, безопасной и экономичной эксплуатации, распространяется на питательный бункер на щепу (далее бункер).
Монтаж, пусконаладочные работы и ремонт бункера выполняют специализированные организации. Проверку и периодическую чистку, техническое обслуживание проводит пользователь.
Для увеличения объема бункера на отбортовку верхней части основного контейнера устанавливается надставка, которая фиксируется болтовым соединением. Загрузочные дверцы являются универсальными, то есть они демонтируются из основного контейнера и устанавливаются на подставки.
Стоимость надставки:
Надставка 0,5 - 156 руб.
Надставка 1.0 - 260 руб.
1. корпус надставки
2. загрузочные дверцы
3. пневмоцилиндр
Бункер предназначен для работы в следующих условиях:
- температура окружающего воздуха от +5 до + 40С;
- относительная влажность воздуха от 30% до 80%;
- помещение - закрытое, без резких изменений температуры
В комплект поставки входит:
-
Бункер в сборе с транспортером и смесительными дисками;
-
Мотор-редуктор;
-
Емкость для пожаротушения с датчиком температуры BVTS;
-
Надставка (доп. опция);
Метод подачи |
Одна смешивающая пластина |
Транспортируемый материал | Пеллеты, щепа (фракция до 30 мм), опилки, лузга |
Влажность транспортируемого материала |
не более 20 % |
Потребляемая мощность, кВт | 0,75 |
Мощность котла, кВт | 25-150 |
Длина шнека, мм | 120 |
Толщина пера шнека, мм | 6 |
Габаритные размеры основания бункера ВхШхГ | 1400х1030х1490 |
Частота вращения шнека, мин | 9 |
Напряжение сети, В | 380/50 |
Масса основного бункера, кг | 300 |
Схема бункера:
- корпус
- прямоугольный короб
- винтовой конвейер
- прямоугольный желоб с фланцем для подключения котла
- мотор-редукто
- фланцевая вставка
- скользящая опора
- смешивающие пластины
- подшипниковая опора
- срезные штифты
- стойки
- регулировочные планки
- загрузочные дверцы
- пневмоцилиндры
- емкость с водой.
Основные атрибуты | |
---|---|
Страна производитель | Украина |
Назначение комплектующего | Для твердотопливных котлов |
Тип комплектующего | Бункер для пеллет |
- Цена: Цену уточняйте
