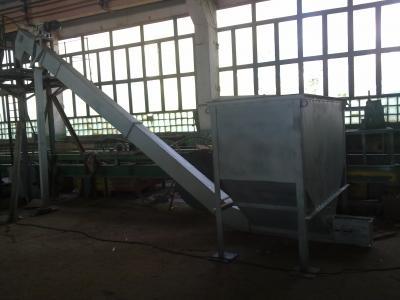

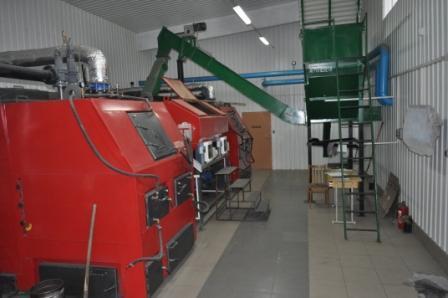

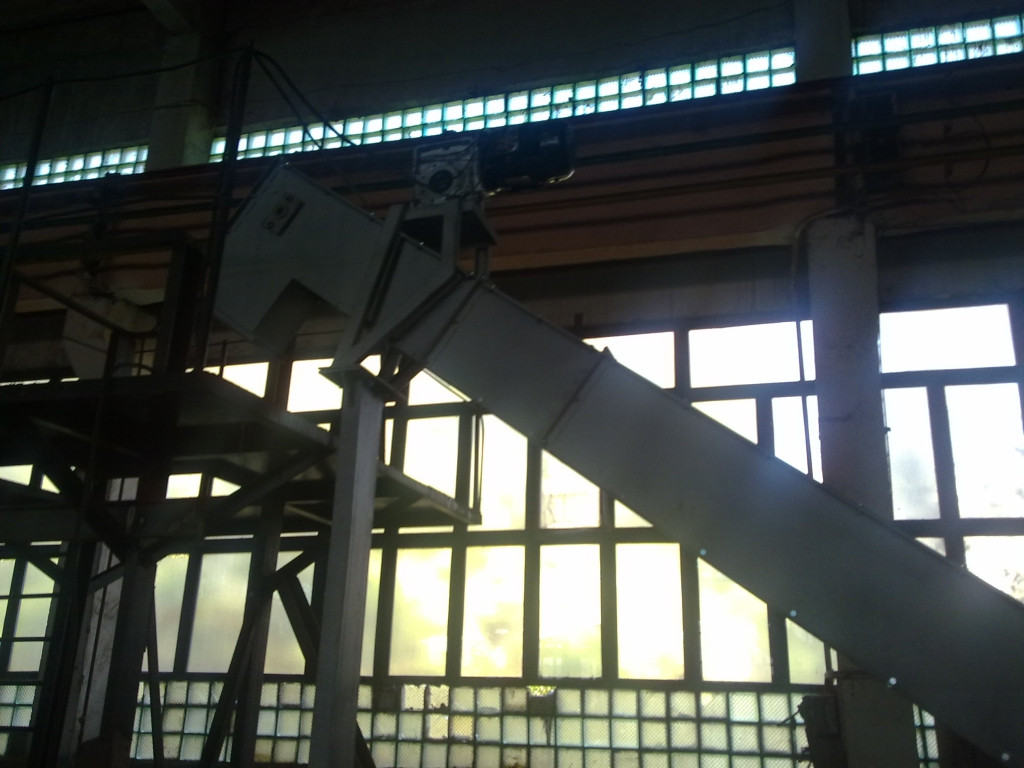

Скребковая система автоматизированой подачи топлива

Настоящее устройство предназначено для подачи топлива в топку отопительного котла, работающего на измельчённом твердом топливе, с производительностью, определяемой системой управления режимом работы котла. Устройство предназначено для работы с котлами производительностью от 400 кВт. Применяемое топливо - пеллеты, древесные опилки и обрезки с размером частиц до 20х20х40 мм и насыпным весом до 0,32 т/м³, мелкий уголь с размером частиц до 40х40х40мм. Габаритные размеры: ДхШхВ 7200×2150×3500 (мм) Объем бункера 5,0 м3 Устройство и работа Предназначенное для работы котла топливо загружается в расходный бункер. Из бункера через загрузочные окна, перекрываемые ножевыми задвижками, топливо самотеком поступает в желоб скребкового транспортера. Для предотвращения сводообразования и зависания топлива в бункере установлен электромашинный вибратор. Скребки транспортера перемещают топливо по желобу вверх. Привод тяговой цепи обеспечивает электродвигателем через червячный редуктор и цепную передачу. Производительность транспортера может быть изменена путем изменения степени загрузки скребков при изменении положения ножевых заслонок. Оптимальной является загрузка, при которой перемещаемая порция топлива занимает всю ширину лотка и по высоте подходит к тяговой цепи транспортера. Контроль заполнения транспортера производиться визуально через окно в перегородке между рабочей и обратной ветвями транспортера, для чего предварительно снимается крышка обратной ветви. В верхней точке происходит выгрузка топлива из транспортера в питающую трубу-самотек, перекрываемую заслонкой клапана, защищающего от прорыва топочных газов в помещение. Усилие срабатывания заслонки клапана регулируется перемещением грузика-противовеса. Периодичность и длительность включения транспортера определяется системой управления режимом работы котла. При незаполненном бункере или заполненном распушенным топливом (крупные сухие опилки или мелкая древесная стружка) работа вибратора создает шум, для уменьшения которого рекомендуется уменьшить вынуждающую силу вибратора (такая регулировка описана в эксплуатационной документации на вибратор), а также устанавливать опоры бункера на амортизирующих виброопорах. Для предотвращения возможных закупорок в каналах прохождения топлива рекомендуется накрыть бункер металлической сеткой с размером ячеек, равным наибольшему разрешительному размеру частиц топлива (40х40мм).
