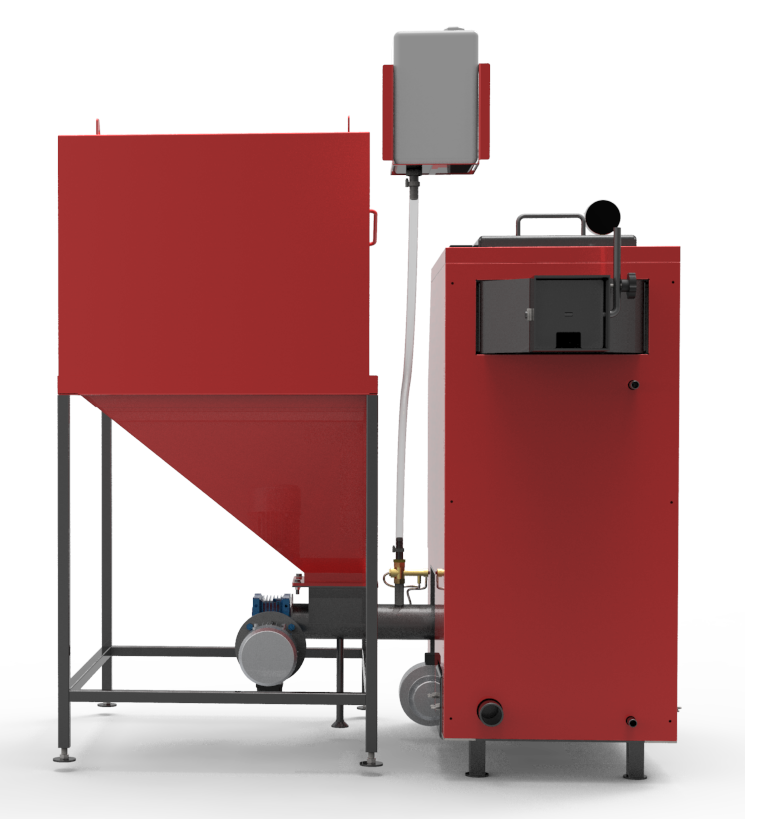

Котел, который не имеет аналогов на белорусском рынке. Твердотопливный котел Ретра-4М приспособлен к работе в двух режимах:с ручной и автоматической подачей топлива.
Назначение котла Ретра-4М:
Котлы отопительные с максимальной температурой воды 95 °С и рабочим давлением до 0,2 МПа, с микропроцессорным регулированием температуры теплоносителя, принудительной регулируемой подачей воздуха и автоматизированной подачей топлива в камеру сгорания (при необходимости переводится на режим ручной загрузки топлива) - предназначены для теплоснабжения индивидуальных жилых домов и сооружений коммунально-бытового назначения, оборудованных системами отопления с принудительной (закрытая система отопления под давлением) или естественной (открытая система отопления) циркуляцией теплоносителя.
Принцип работы
Котлы «Ретра-4М» могут работать в двух режимах - в режиме ручной и автоматической загрузки топлива.
В первом режиме работы котла загрузки топлива (дрова, уголь, брикет и т.п.) происходит через загрузочный люк. Процесс эффективного сгорания топлива в топке осуществляется благодаря интенсивной подаче воздуха по периметру камеры. При этом образуется «воздушный кокон» вокруг топлива. Газ, который не сгорел в топке из-за недостатка воздуха, догорает благодаря подаче вторичного воздуха. Этим обеспечивается высокий коэффициент полезного действия, достигающий 93%.
Во втором режиме загрузка топлива осуществляется автоматически из бункера винтовым шнеком (приводится в действие мотор-редуктором) к пеллетной горелке. Максимально эффективное сгорание топлива в пеллетной горелке обеспечивается благодаря обдуву воздухом, который осуществляется вентилятором. Работа шнекового транспортера и вентилятора контролируется микропроцессорным терморегулятором.
Преимущества твердотопливых котлов Ретра-4М:
- Две топки: верхняя для сжигания сырья больших размеров, нижняя - для сжигания с помощью пеллетной горелки мелкого топлива;
- Работа в ручном и автоматическом режиме;
- Возможность использования различных видов топлива, более доступных потребителю;
- Увеличенный объем бункера обеспечивает непрерывную работу котла до 3-5 суток;
- Двойное предотвращения возгорание в шнеке;
- Экологическая чистота - соблюдение всех санитарных и экологических норм выбросов;
- Удобство, простота в обслуживании и длительный срок эксплуатации оборудования (15 лет и более);
- Уникальность оборудования оказывает и современная автоматика с удобным многофункциональным меню;
- Котлы изготавливаются из котловой стали толщиной 5 мм;
- Рабочая температура дымовых газов 90-110 ° С; рабочее давление в системе отопления - до 0,6 МПа (по заказу);
- Наличие системы бездымного горения при использовании всех видов твердого топлива и горючих отходов.

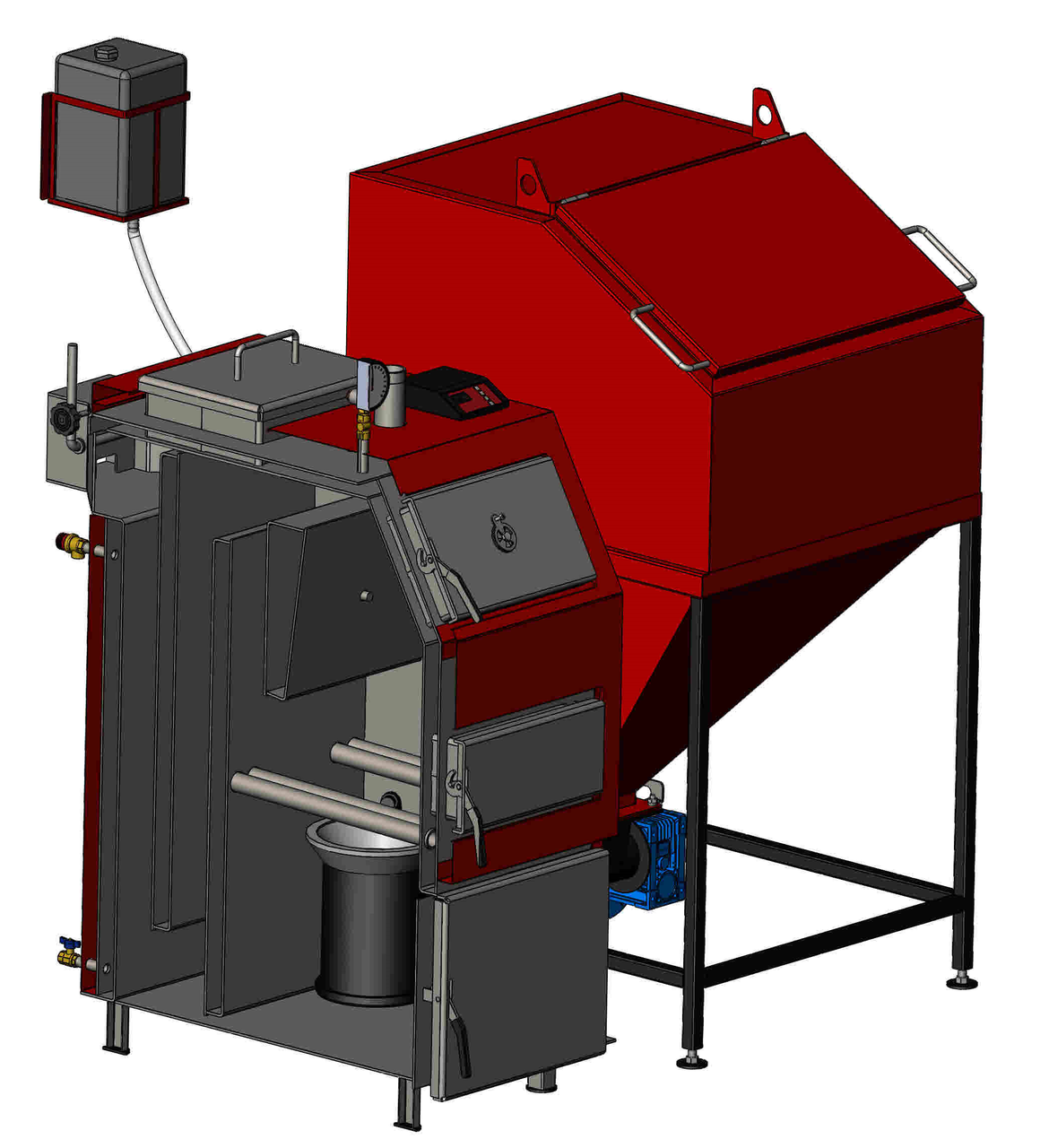

1 - колосниковая решетка; 2 - камера сгорания (топка); 3 - водная рубашка; 4 – блок управления (микропроцессор); 5 – патрубок подачи; 6 – манометр; 7 – кран под манометр; 8 – люк верхний для чистки дымовых каналов; 9 – дымоход; 10 - поворотный шибер дымохода; 11 - прямая перегородка; 12 - теплоизоляция; 13 - люк боковой для удаления сажи и пепла; 14 - камера для накопления золы (зольник); 15 - пеллетная горелка; |
16 - патрубок сливной с шаровым краном; 17 - шнековый транспортер горелки; 18 - вентилятор; 19 - клапан предохранительный; 20 - патрубок обратки; 21 - люк для удаления пепла; 22 - люк шуровочный; 23 - люк загрузочные; 24 - кожух декоративный; 25 - бункер; 26 - люк бункера для загрузки топлива; 27 - медная гильза для установки термодатчика; 28 - бак для воды (система пожаротушения); 29 - кронштейн для крепления бака; 30 - термостатический клапан BVTS; 31 - мотор-редуктор. |
Габаритные и присоединительные размеры котлов модельного ряда "Ретра-4М" мощностью 25-150 кВт
Система управления твердотопливным котлом "Ретра-4М"
Конструкция котла предусматривает его эксплуатацию вместе с электронным пультом управления, вентилятором наддува и приводом шнека.
Система регулирования основана на электронном регуляторе, который предназначен для обеспечения заданной температуры теплоносителя на выходе твердотопливного котла, которая измеряется с помощью цифрового датчика температуры.
Принцип работы прибора заключается в подаче топлива, управлении процессом горения топлива и циркуляцией теплоносителя путем регулировки оборотов вентиляторов, нагнетающих воздух, и подачей питания на привод шнека и циркуляционный насос.
Принцип работы автоматики
Во время и после загрузки с помощью автоматики необходимой порции топлива в горелку вентилятор заданное время интенсивно нагнетает воздух для достижения стабильной температуры горения. Этот цикл повторяется пока температура воды в котле не поднимется до заданных на терморегуляторе базовых значений. После этого автоматика переходит в режим поддержания горения. При падении температуры до заданного минимального уровня (рекомендуется: 45-55 °С) снова происходит автоматическая загрузка топлива из бункера и включение вентилятора - цикл работы котла повторяется снова. В случае достижения температуры значения заданного максимального уровня (рекомендуется: 85-90 °С) автоматика отключает подачу топлива с вентилятором и переходит в состояние поддержки.
Комплект поставки котла "Ретра-4М"
1. котел;
2. пеллетная горелка;
3. шнек с мотор-редуктором;
4. система пожаротушения с клапаном BVTS;
5. питательный бункер;
6. вентилятор наддува;
7. пульт управления;
8. предохранительный клапан;
9. манометр с краном под манометр;
10. чугунные решетки;
11. заглушка под пеллетную горелку (при ручном режиме работы);
12. крепление.
Срок гарантии:
Срок гарантии на стальной теплообменник котла составляет 60 месяцев со дня запуска его в эксплуатацию согласно акту, но не больше 72 месяцев с момента отгрузки.
Срок гарантии на комплектующие (вентиляторы, пульт управления, уплотняющие элементы, чугунная решетка, манометр, кран под манометр, предохранительный клапан, пеллетная горелка) составляет 12 месяцев с момента отгрузки и / или согласно гарантийного талона завода-производителя.
Основные | |
---|---|
Производитель | Ретра |
Страна производитель | Украина |
Вес | 650 кг |
Вид топлива | Твердое |
Виды твердого топлива | Брикеты, Антрацит, Дрова, Каменный уголь, Бурый уголь |
Гарантийный срок | 60 мес |
Количество загрузок топлива в сутки | 2 раз/сутки |
Коэффициент полезного действия | 86 % |
Материал теплообменника | Сталь |
Мощность номинальная | 50 кВт |
Назначение котла | Одноконтурный |
Объем воды в котле | 175 л |
Площадь обогрева | 500 кв.м |
Способ отвода отработанных газов | Дымоход |
Способ установки | Напольный |
Теплоноситель | Вода |
Тип топки | Закрытая |
Габаритные и присоединительные размеры | |
Высота | 1580 мм |
Глубина | 1625 мм |
Диаметр дымохода | 200 мм |
Ширина | 760 мм |
- Цена: 12 990,42 руб.
