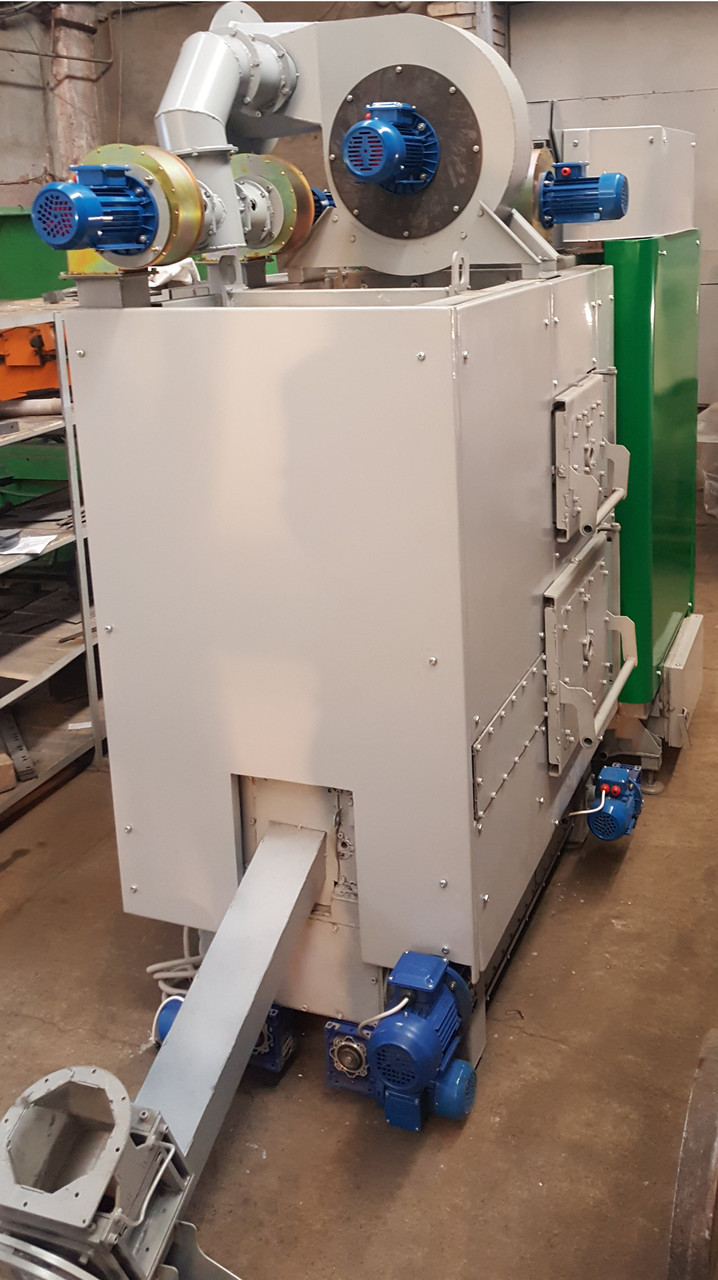

Промышленный котел Светлобор БИО 240 кВт

Линия промышленных котлов БИО работает на щепе и пеллетах.

Элементы промышленного котла Светлобор БИО 240:

1. Колосниковая решетка с подвижными колосниками
2. Камера сгорания
3. Тяжелый огнеупор
4. Легковесный огнеупор
5. Воздушная рубашка
6. Теплоизоляция
7. Водоохлаждаемая рама
8. Сопла подачи вторичного воздуха
9. Устройство привода подвижных колосников
10. Многослойная футеровка
11. Теплоизоляционный слой
12. Дымогарные трубы со спиралями
13. Мультициклон
14. Водяная рубашка
15. Вентилятор подачи вторичного воздуха
16. Дымосос
17. Вентилятор рециркуляции выхлопных газов

1. Котлы БИО 240 Светлобор состоят из отдельно стоящей топки и теплообменника. Топка охлаждается первичным и вторичным воздухом (нагревает воздух). Теплообменник охлаждается водой.

2. Горелка состоит из колосниковой решетки с переталкивающими, качающимися колосниками, шнека подачи пеллет, шлюзового затвора (ковшового типа), вентилятора подачи первичного воздуха, шнеков золоудаления, корпуса с двойными стенками. Первичный воздух проходит по каналам в стенках корпуса горелки, выходит в пространство под колосниковой решеткой, и пройдя, между колосниками, попадает в зону горения. По мере движения воздух охлаждает стенки горелки, колосники, и сам нагревается.
Щепа на колосниковой решетке продвигается вперед за счет перемещения колосников. Горячие газы, проходя под подом огневой коробки (частичная перемычка посредине огневой коробки, ниже свода), подсушивают топливо на колосниковой решетке. Благодаря большой длине колосниковой решетки, и горизонтальному движению горячих газов над ней, БИО 320 может работать на щепе влажностью до 60%. КПД при этом составляет — 92% *.

3. Огневая коробка содержит двойные металлические стенки с воздушным зазором между ними. Стенки коробки перехватывают практически всю лучевую энергию (67%), идущую из зоны горения. Вторичный воздух, проходя между стенками, снимает с них тепло. Изнутри огневая коробка футерована двумя слоями огнеупора, общей толщиной 200 мм. Нержавеющие сопла вторичного воздуха, одновременно являются арматурой для дополнительного крепления футеровки.
Вентилятор рециркуляции, возвращает часть воздуха после дымососа в огневую коробку. Рециркуляция уменьшает количество остаточного кислорода в дымовых газах (повышает КПД) и регулирует (снижает) температуру горячих газов. Температура газов в огневой коробке поддерживается в диапазоне 800 – 1050 гр С., что существенно продлевает межремонтный срок службы футеровки.

4. Теплообменник представляет собой вертикальный цилиндр с толстыми стенками, в который вварены жаротрубная труба, 42 или 56 дымогарных труб и две трубы мультициклона. В каждую дымогарную трубу вставлена зачистная щетка — турбулизатор. При очистке труб, щетки поднимаются, а затем сбрасываются срезая сажу со стенок труб.

5. Вентилятор первичного воздуха, вентилятор вторичного воздуха, вентилятор рециркуляции и дымосос управляются контроллером с помощью частотных преобразователей. Программа контроллера плавно меняет обороты вентиляторов и дымососа, регулируя соотношение первичного, вторичного воздуха и разрежение в топке. Подача топлива также регулируется с помощью частотных преобразователей. В итоге процесс сгорания топлива на всех режимах близок к оптимальному.
Механические приводы, в свою очередь, также контролируются частотными преобразователями, позволяющими в реальном времени отслеживать усилия на приводе. Для оперативного решения механических проблем на приводах, используется процедура изменения скорости, реверса, выключения и т.д. В любом случае, электродвигатель привода от повышенной нагрузки не сгорит.
Промышленный контроллер управляется с помощью сенсорного экрана или с помощью SMC сообщений, или по интернету.

6. Конструкция котла БИО аналогична современным котлам австрийских фирм ETA, KWB, HERZ, HDG и другим.

Технические характеристики котла Светлобор БИО 240 кВт:

Схема котла Светлобор БИО 240 кВт:

Видео о промышленных котлах Светлобор:

Варианты подачи топлива в котел:

Шнековая подача пеллет

Вакуумная подача пеллет

Подача щепы рессорной мешалкой
